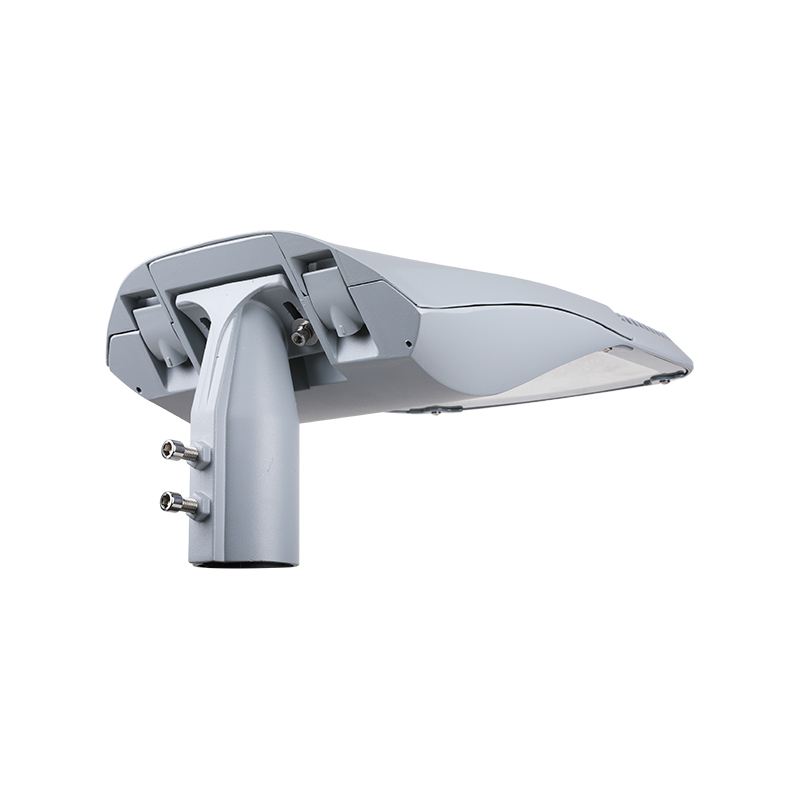

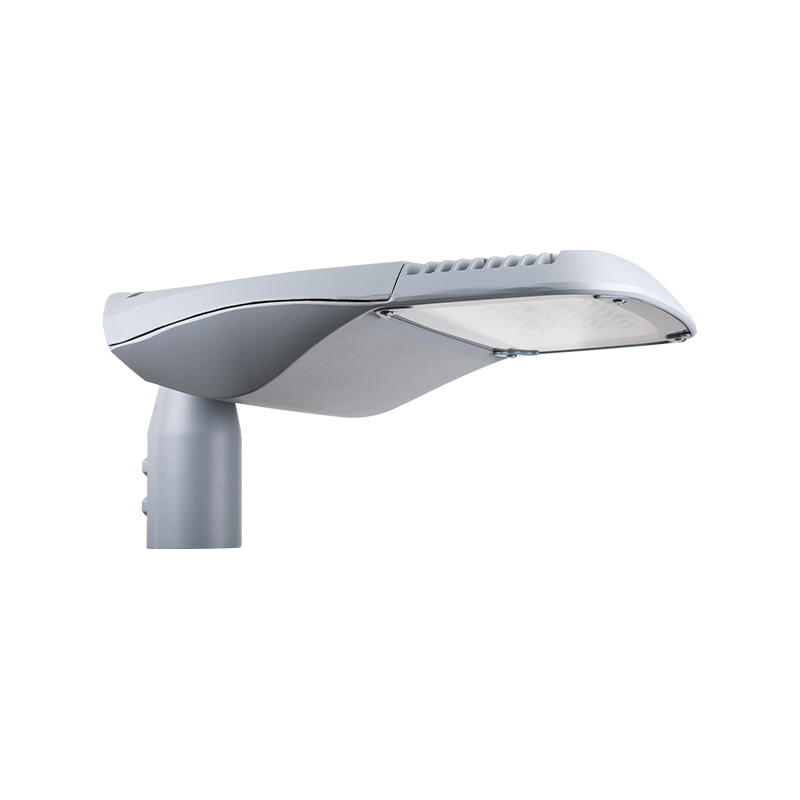

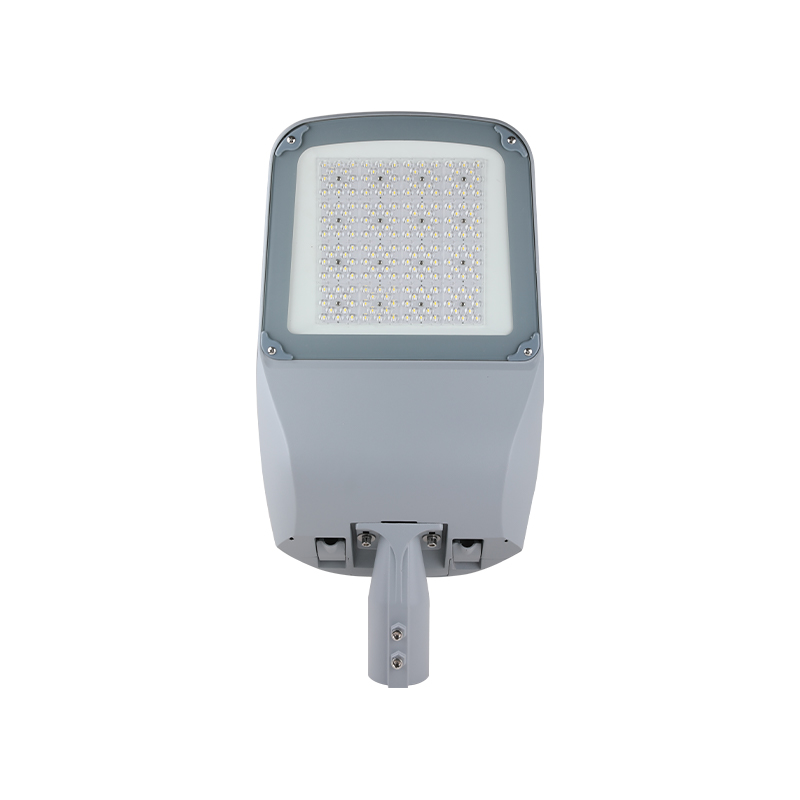

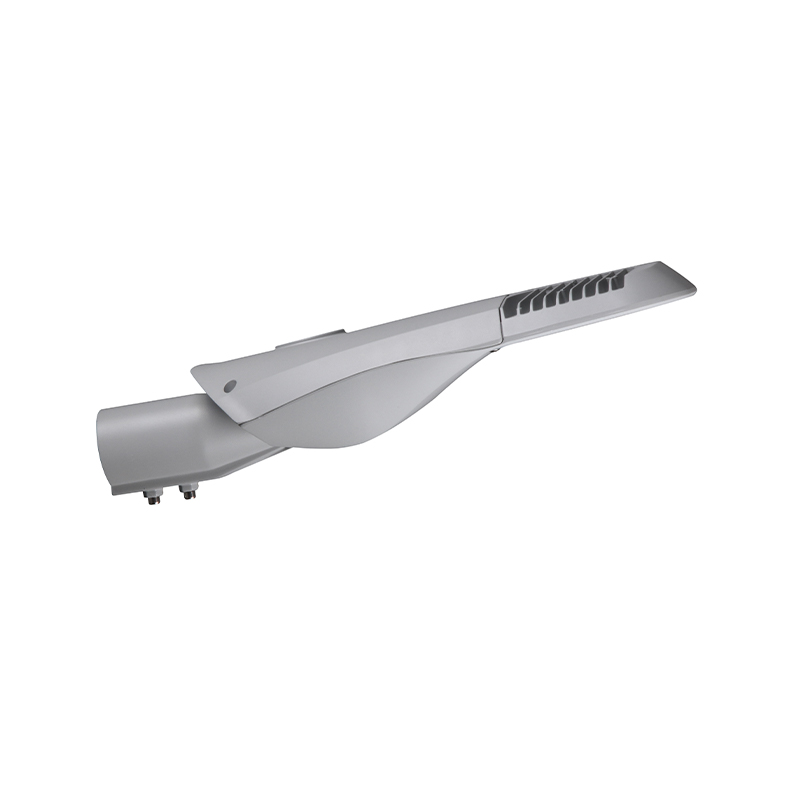

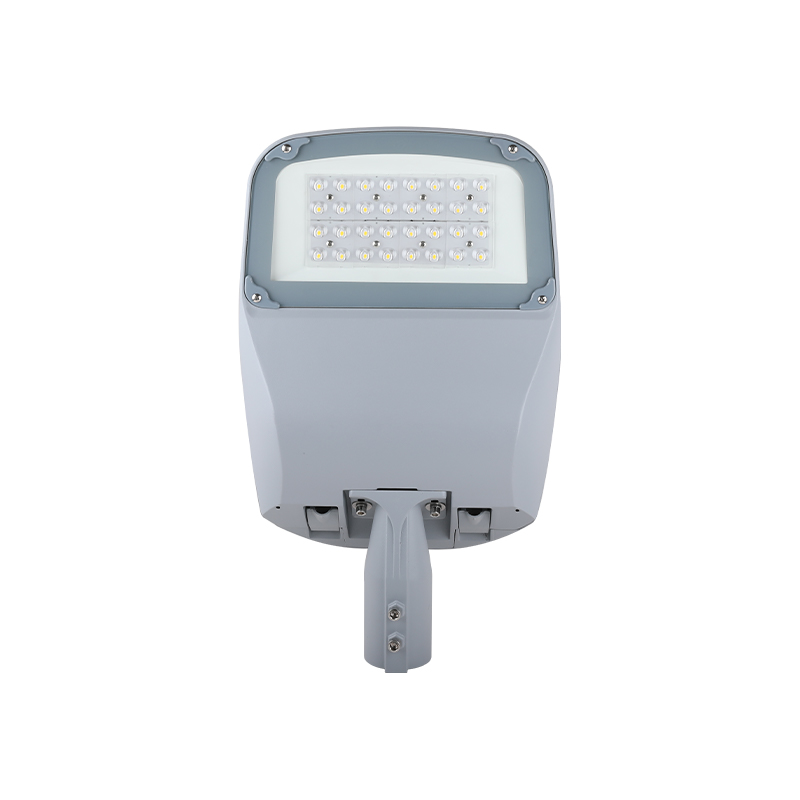

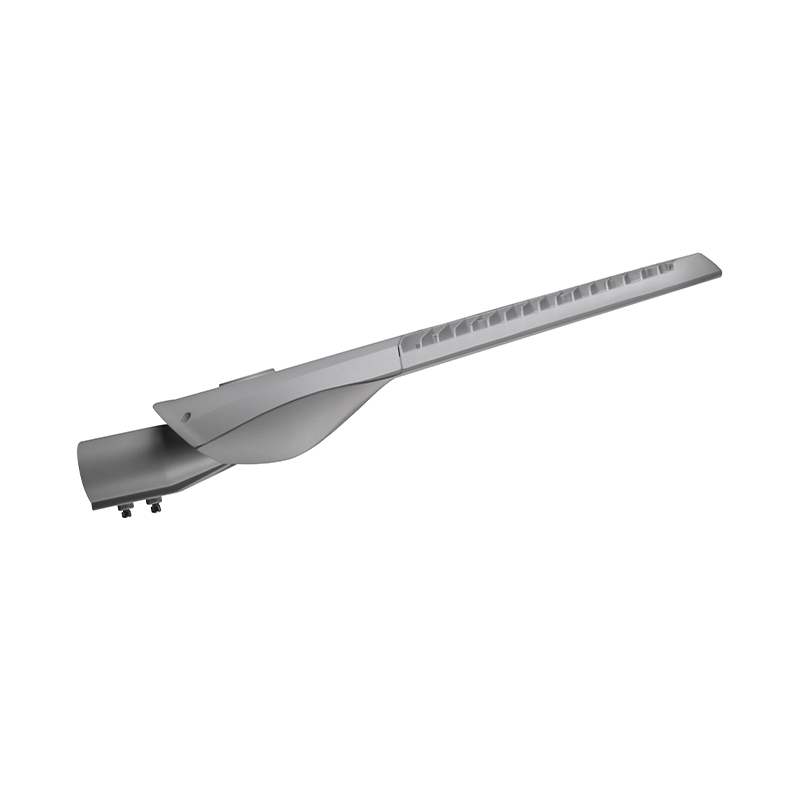

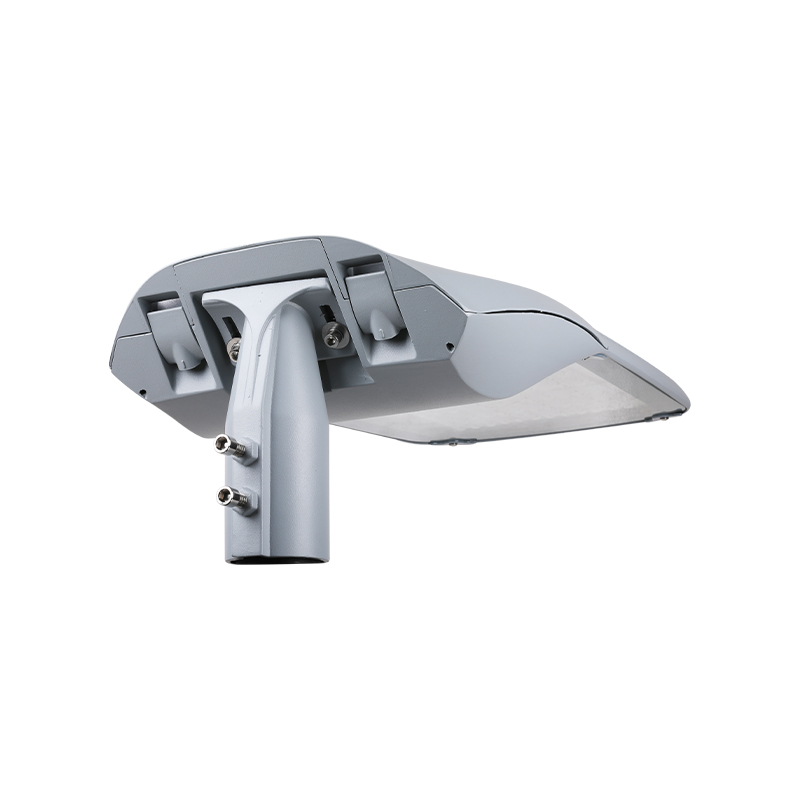

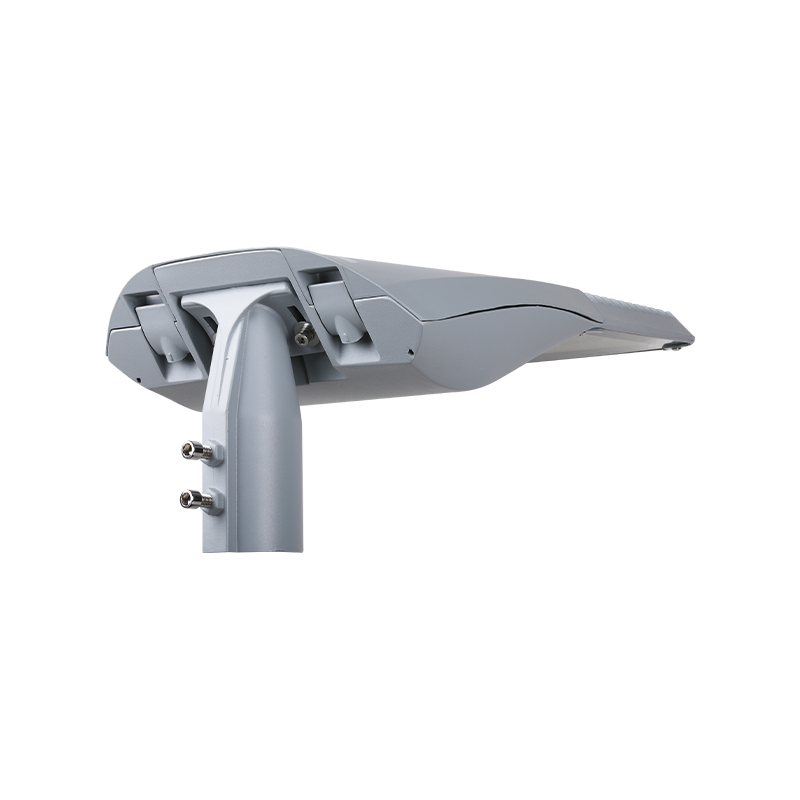

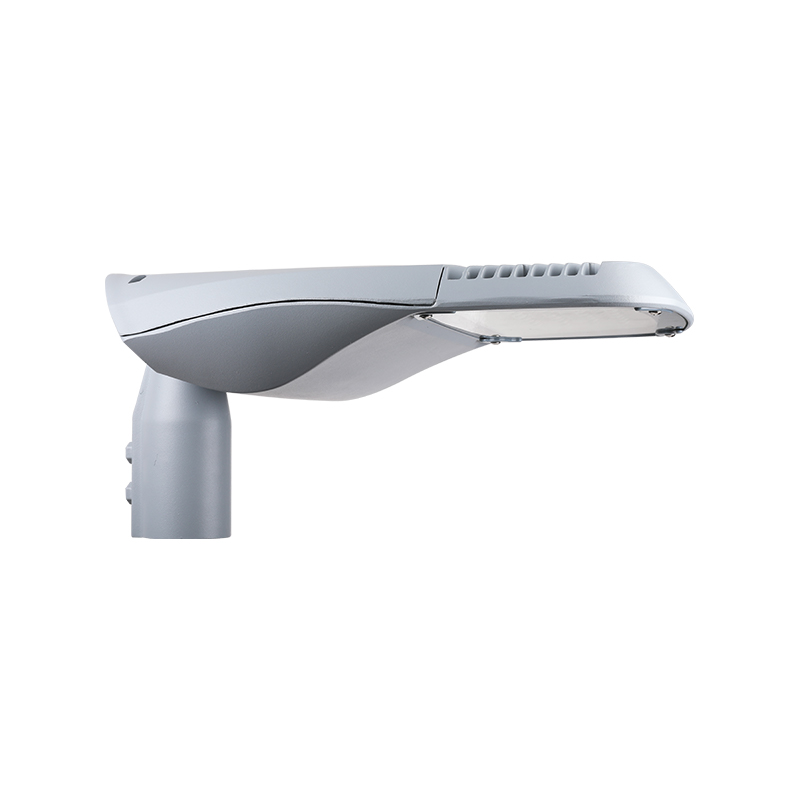

Name: 3030/5050 SMD LED チップ FORTUNE シリーズ LED 街路灯
Brand: Jiangsu Dingrui Lighting Technology Co., Ltd.

製品説明

FORTUNE は、さまざまなシナリオに合わせて 3 つのサイズを提供し、プロジェクトの柔軟性と費用対効果を大幅に向上させます。同時に、このデバイスは角度調整可能なソケットをサポートしており、サイドエントリーやコラムトップ設置の多様なニーズを満たすことができ、ユーザーに大きな利便性を提供します。
メンテナンスの面では、工具を使わずにギアボックスを簡単に開けることができ、ギアトレイの交換も非常に便利で、メンテナンスの難易度が大幅に軽減され、耐用年数が延長されます。採用された光学レンズ設計は、非対称配光を実現するだけでなく、ぎらつきを効果的に軽減し、光の均一性を向上させ、ユーザーにより快適な照明体験を提供します。装置の LED 光源とギアボックスの設計にも、将来のアップグレードの可能性があります。ユーザーは必要に応じて簡単に交換することができ、機器の性能をさらに向上させることができます。

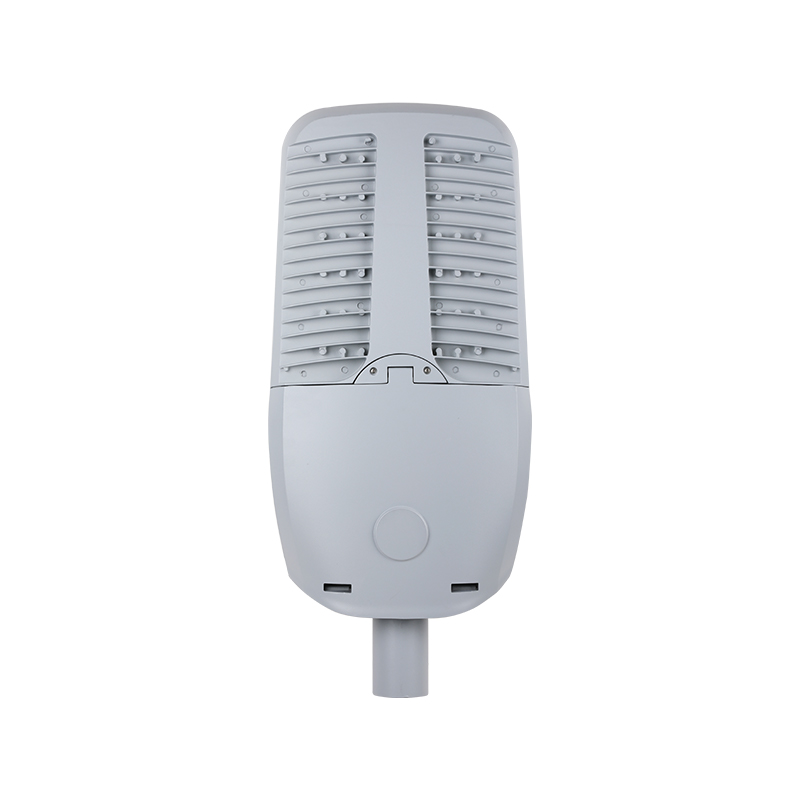

本体は高圧アルミダイカスト製で、表面は耐食性の高いポリエステル粉体塗装が施されています。美しく耐久性があるだけでなく、優れた耐食性も備えており、さまざまな複雑な環境に適応できます。ヒートシンク設計は効率的な放熱技術を採用しており、長期稼働時の機器の安定性と安全性を確保し、機器の耐用年数を効果的に延ばします。

主な用途

道路と高速道路

橋

都市部および住宅地

広場と歩行者専用エリア

技術仕様

スペック

ミニ

MIDI

マキシ

ワット数

50-80w

80-150ワット

100-200ワット

入力電圧

100-277V/50-60Hz

色温度

3000-6500K

演色性インデックス

CRI>70

動作温度

-40 ℃ ～50 ℃

ハウジングの材質

ADC12

侵入保護

IP66

衝撃強度

IK08

サージ保護

10KV/20KV

ディフューザー

強化ガラス

スピゴット径

60mm

重量

5.9kg

7.5kg

8.8kg

細部までデザインする

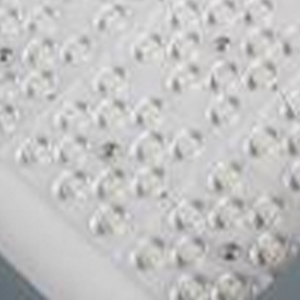

LEDチップ
Lumileds 3030 & 5050 LED チップは、最大 150lm/w の照明効率、50000 時間の長寿命を備えています。

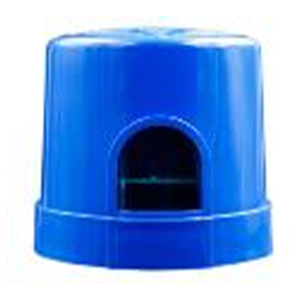

フォトコントロール（オプション）
オプションで NEMA ソケットとフォトセル / ショートキャップが付属します。

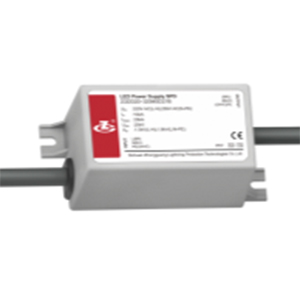

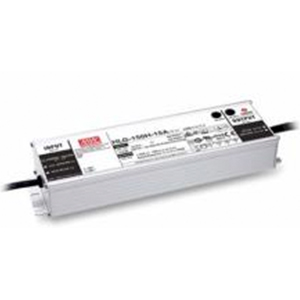

電源ユニット
高性能LEDドライバー
-0 ～ 10v の調光もリクエストに応じて可能
-ドライバーのブランドを選択可能
MOSO、ミーンウェル、フィリップス、オスラム。

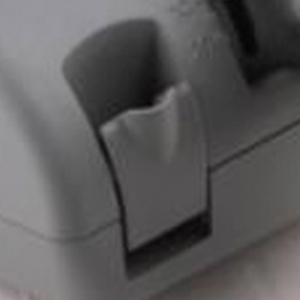

バックル
工具を使わずにギアコンパートメントを開閉できるため、メンテナンスが簡単です。

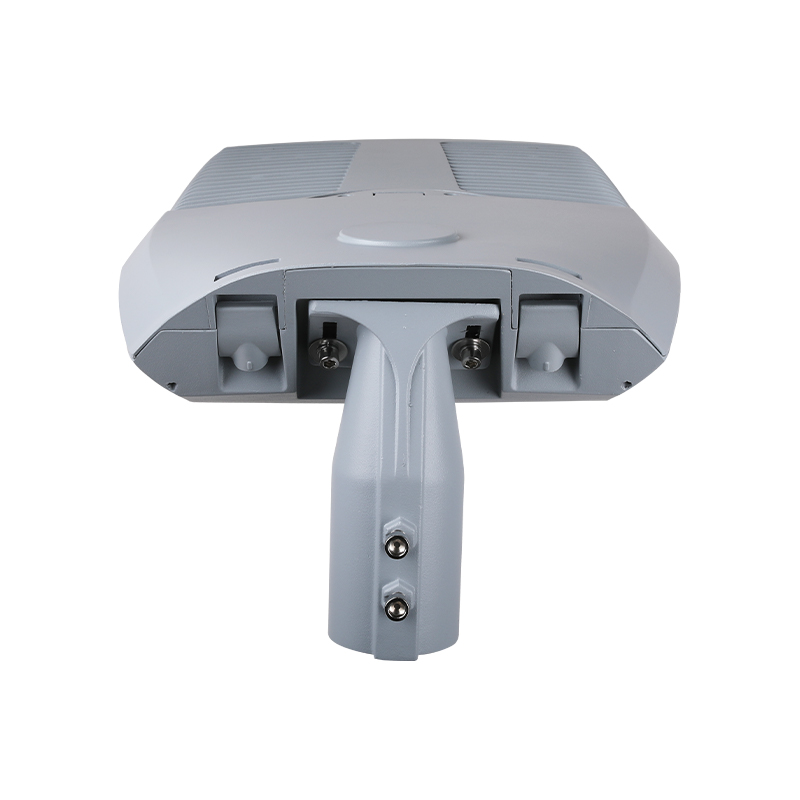

栓

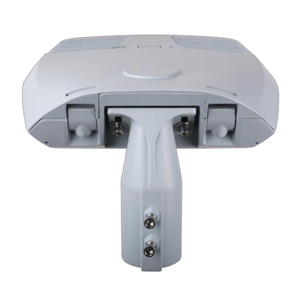

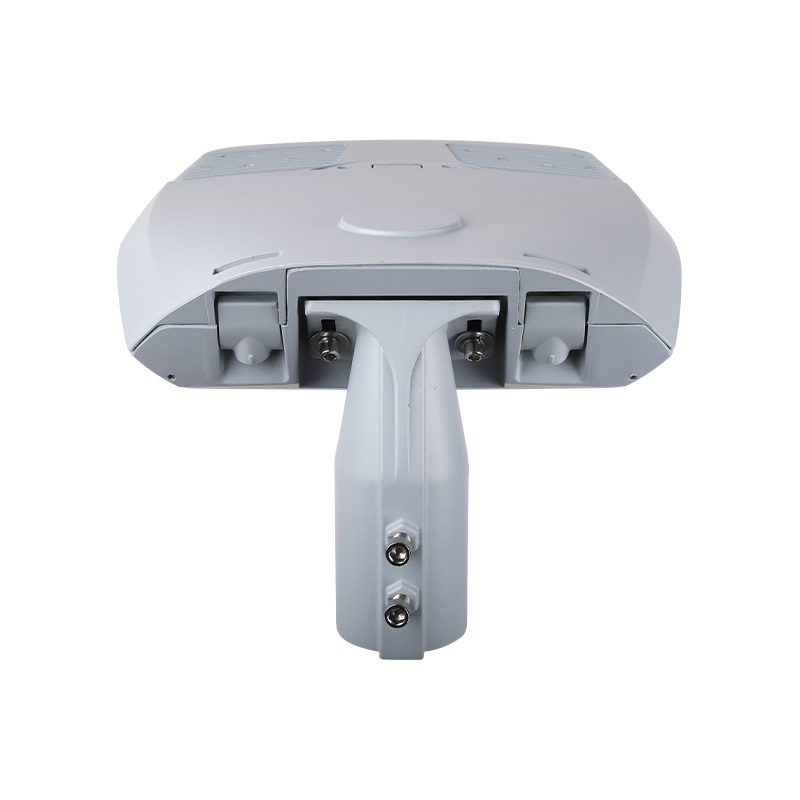

サイドエントリーおよびポストトップ取り付け用に、0°～±15°の広い角度調整が可能です。

電源断路器
ギアコンパートメントが開くと照明器具が自動的にオフになり、閉じると点灯するため、メンテナンス中の作業者の安全を確保します。

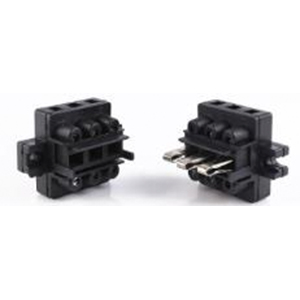

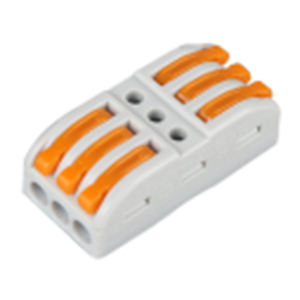

コネクタ
工具不要のクイックプラグインコネクタで時間を節約します。

SPD
10kv (20kv オプション) サージ保護装置、LED 電源ユニットのより信頼性の高い保護。

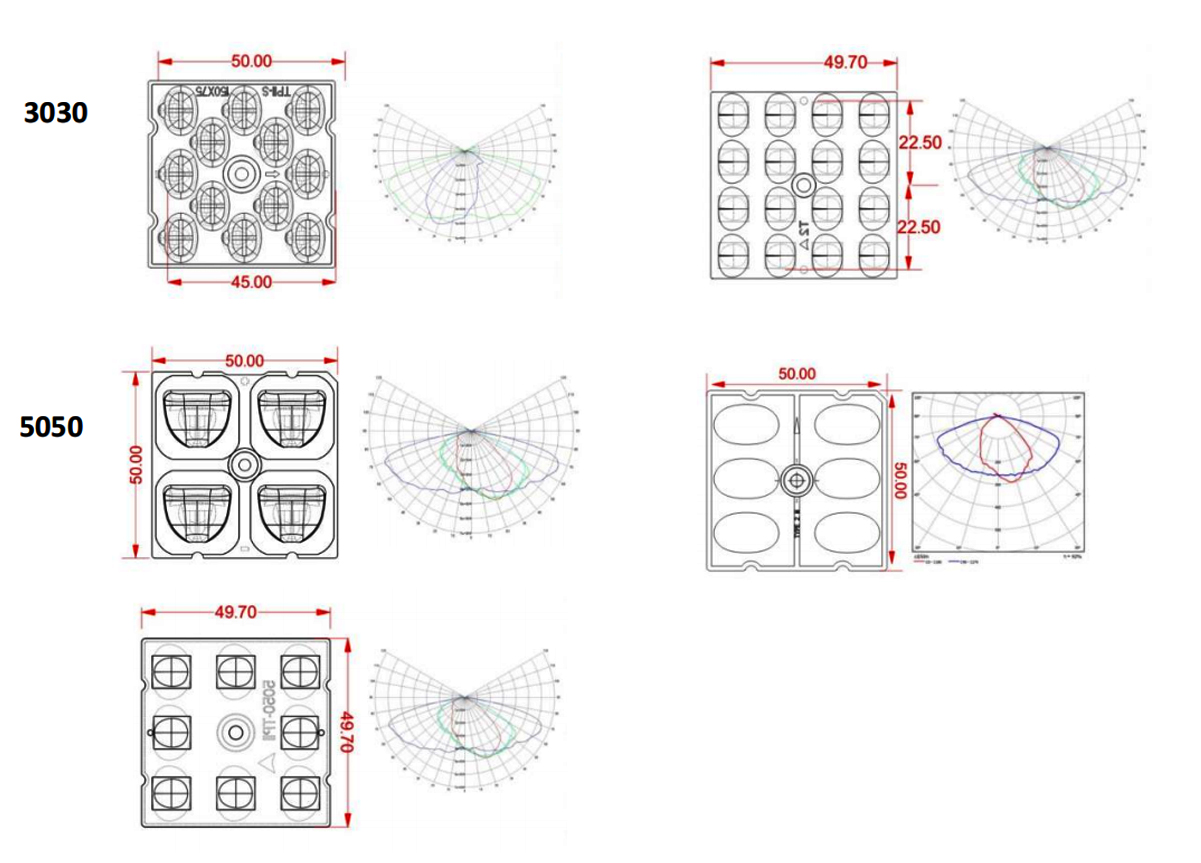

光学部品が利用可能

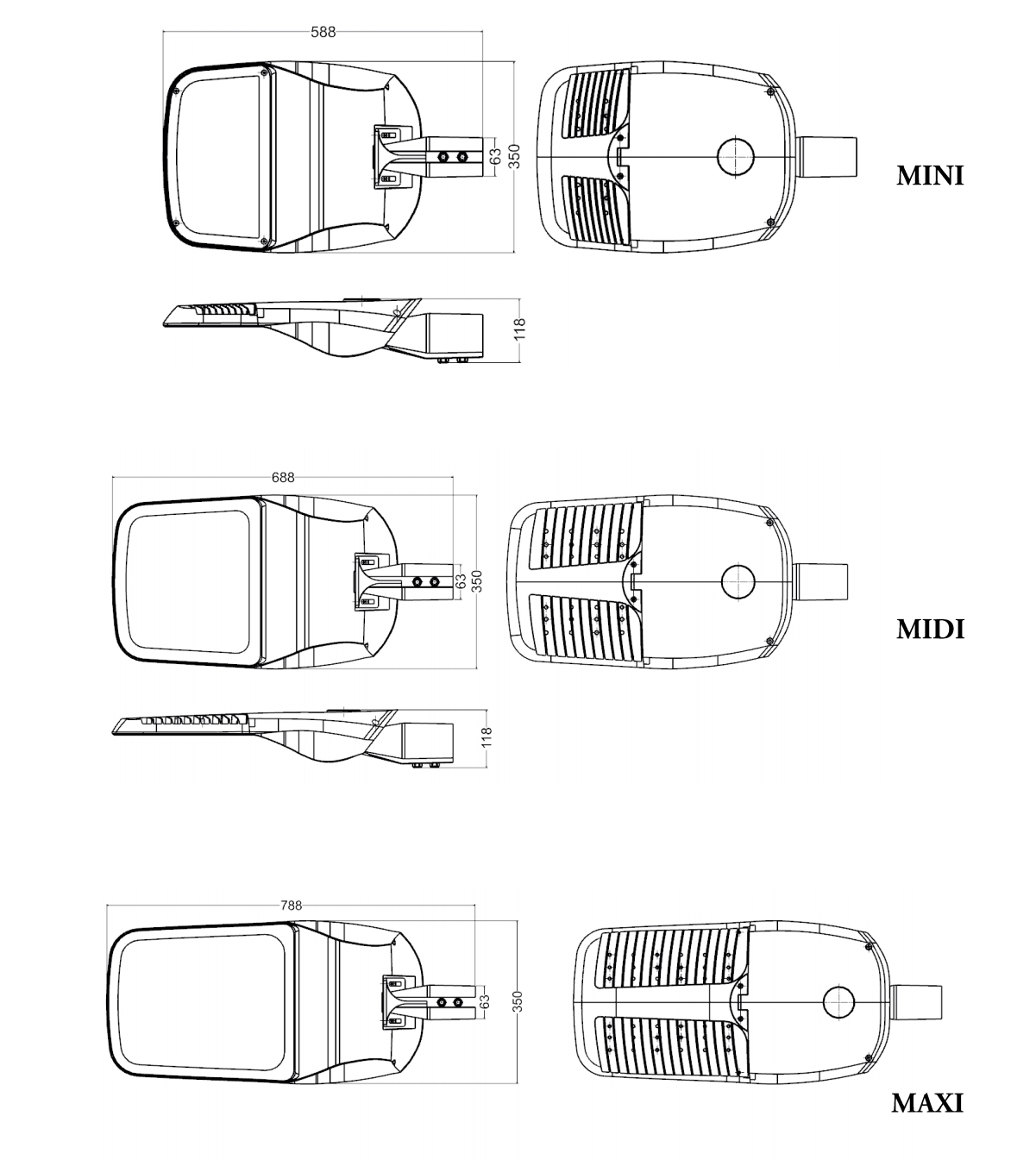

寸法(mm)

注文情報

注文コード

LEDのタイプ

LEDの数量

光学
数量

定格ワット数

照明器具
効率最大

光束

CCT

CRI

FTE101

3030

80w

120lm/w

9600lm

3000K-6500K

>70

FTE102

5050

60ワット

140lm/w

8400lm

3000K-6500K

>70

FTE103

5050

80w

140lm/w

11200lm

3000K-6500K

>70

FTE201

3030

144

100ワット

120lm/w

12000lm

FTE202

3030

192

150ワット

120lm/w

18000lm

3000K-6500K

>70

FTE203

5050

100ワット

140lm/w

14000lm

3000K-6500K

>70

FTE204

3030

120ワット

140lm/w

16800lm

3000K-6500K

>70

FTE301

3030

240

200ワット

120lm/w

24000lm

3000K-6500K

>70

FTE302

3030

288

200ワット

130lm/w

30000lm

3000K-6500K

>70

FTE303

5050

150ワット

140lm/w

21000lm

3000K-6500K

>70

FTE304

5050

200ワット

140lm/w

28000lm

3000K-6500K

>70

FTE305

5050

144

200ワット

150lm/w

35000lm

3000K-6500K

>70

備考:
-ワット数はプロジェクトのリクエストに応じてカスタマイズ可能
- 標準ハウジング塗装色はダークグレーですが、ご要望に応じて他の色も塗装可能です。

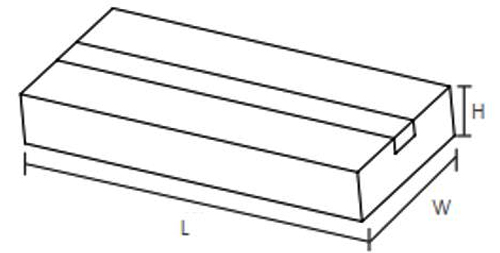

物流データ

モデル

パッキングユニット
(個/カートン)

カートンのサイズ(mm)
(長さ*幅*高さ)

正味重量

総重量

ボリューム

フォーチュンミニ

630*390*180mm

5.9kg

6.5kg

44.2dm3

フォーチュンMIDI

730*390*180mm

7.5kg

8.3kg

51.2dm3

フォーチュンマキシ

830*390*180mm

8.8kg

9.8kg

58.3dm3

設置

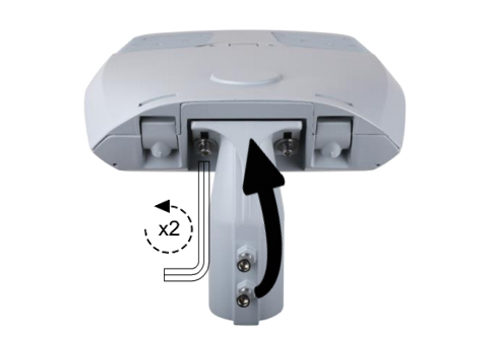

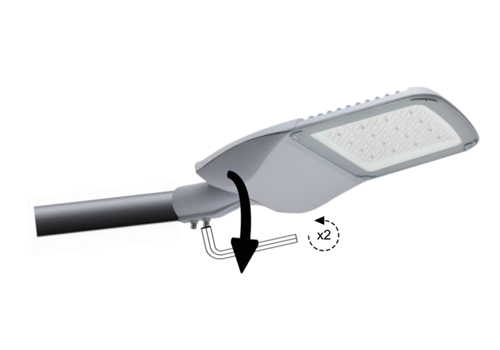

照明器具を六角レンチでポールに締め付けます。

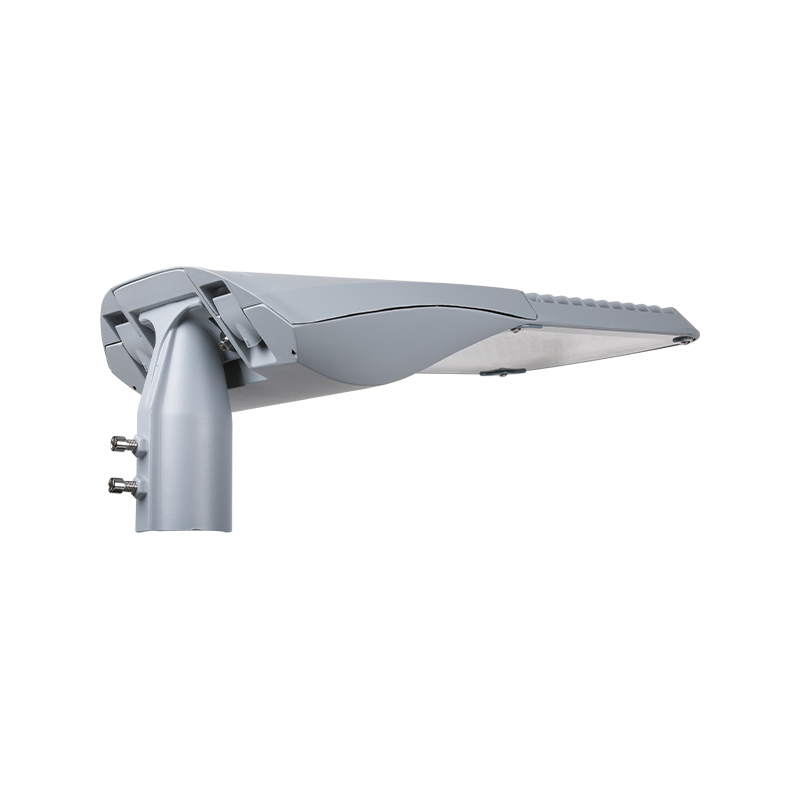

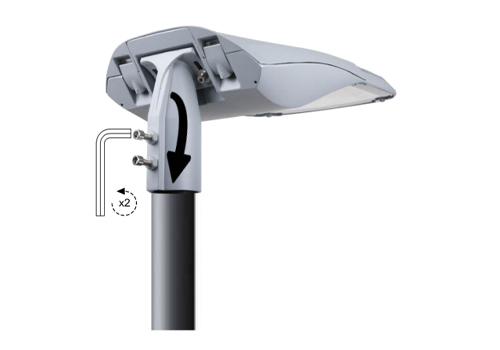

六角レンチでネジを緩め、スピゴットを回転させてサイドエントリー位置に調整します。

照明器具の取り付けに必要な手動工具は 1 つだけです。

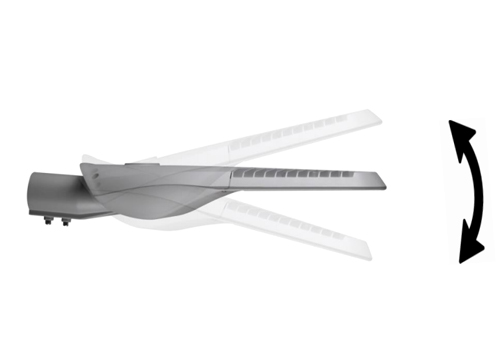

-15°から15°。
スピゴット角度は-15°、-10°、0°、5°、10°、15°で調整できます。

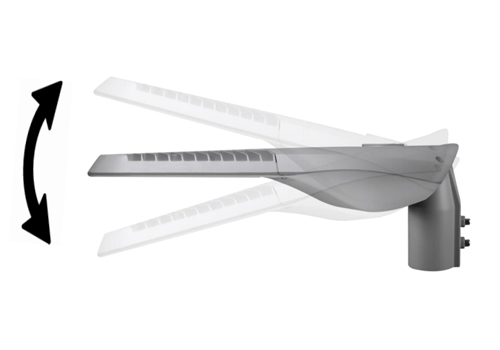

-15°～15°
スピゴット角度は-15°、-10°、0°、5°、10°、15°で調整できます。

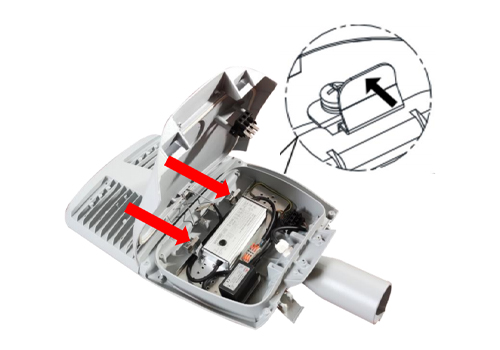

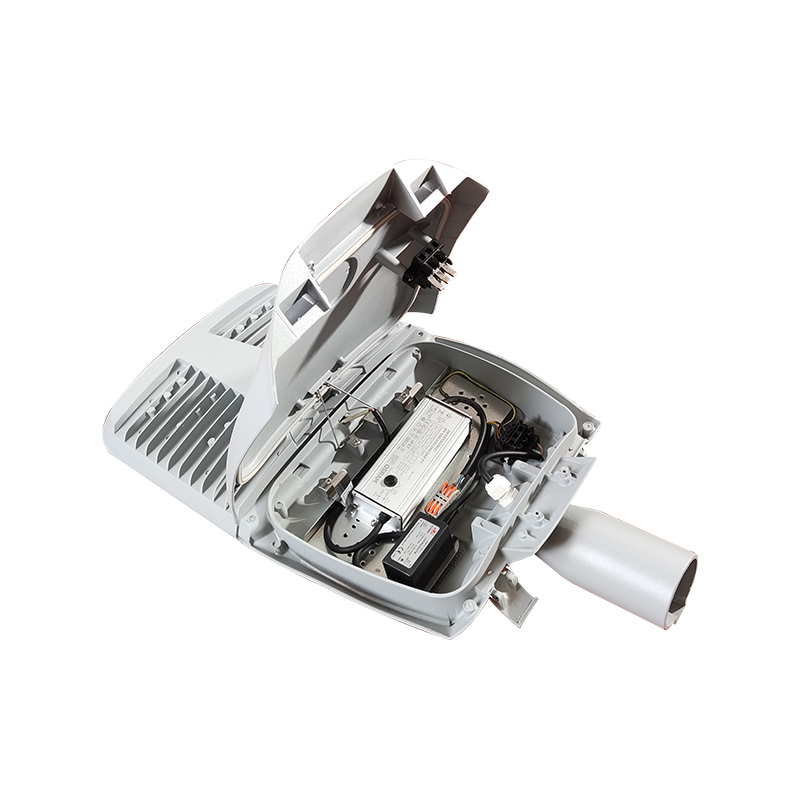

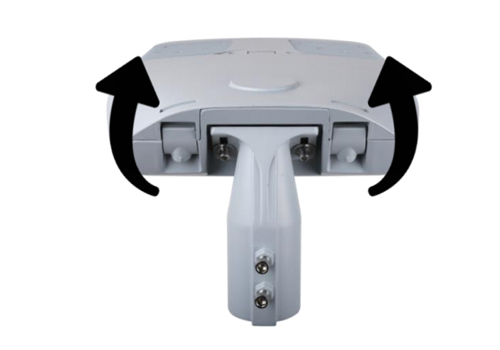

2 つのバックルを押して、ギアコンパートメントを開きます。

ギア室カバーをロック位置に置き、バンドで2つのクリップを押してギアプレートを取り外し、故障した電子部品を新しいものと交換してからギア室をロックします。

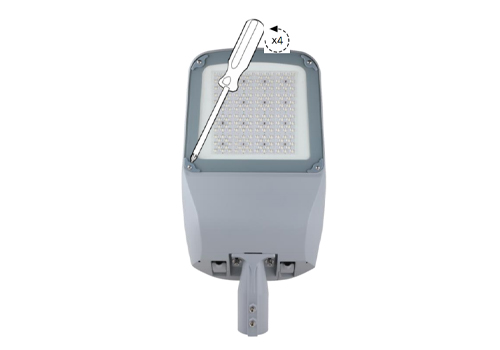

ネジを緩めてガラスを取り外し、さらに PCB に固定されているネジを緩め、故障した PCB を取り外し、新しい PCB と交換します。各部品を接続し、段階的に締め付けます。
